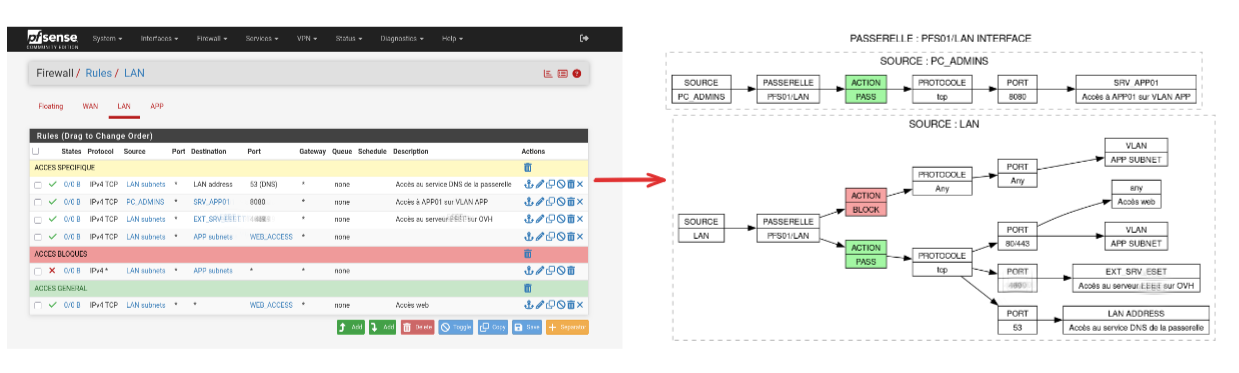

Avoir une vision graphique globale des règles firewall (une image vaut mille mots).
Fournir des preuves permettant de répondre à des exigences de sécurité édictées par les différents référentiels existants.

⚡ Caractéristiques

Script basé sur Python (développé et testé sur GNU/Linux).
Utilisation de l'API de pfSense fournie par pfSense REST API Package.
Génération des flux graphiques avec la bibliothèque python Graphviz.
Génération d'un fichier PNG par interface.
Distinction entre un VLAN/réseau de destination et un hôte de destination.
Mapping des interfaces, des ports et des destnations.
Coloration pour les actions PASS et BLOCK.
Coloration pour les règles présentes mais désactivées.

💾 Installation

Prérequis

Installation des bibliothèques Python :

pip install requests graphviz

Installation de pfSense REST API Package : https://github.com/jaredhendrickson13/pfsense-api?tab=readme-ov-file#quickstart

Une fois le paquet pfSense REST API installé, configurez la ou les interface(s) d'écoute sur pfSense puis générez une clé qui nous servira pour l'authentification à l'API.

Configuration du script

Récupérez les fichiers pyfrc2g.py et config.py.

Configurez l'URL de votre pfSense et vos credentials dans le fichier pyfrc2g.py.

Exemple :

# --- CONFIG ---
PFS_URL = "https://pfs01.domaine.lan/api/v2/firewall/rules"
PFS_TOKEN = "VOTRE_CLE_GENEREE_AVEC_PFSENSE_REST_API"

Renseignez le nom de la passerelle à la ligne 171 du script :

(...)
    for entry in entries:
        writer.writerow({
            "SOURCE": safe_value(entry.get("source"), "source"),
            "PASSERELLE": "NOM_DE_LA_PASSERELLE/"+safe_value(entry.get("interface"), "interface"),
            "ACTION": safe_value(entry.get("type")),
(...)

Configurez ensuite vos interfaces, les réseaux, les adresses des interfaces et les ports dans le fichier config.py. C'est certainement récupérable depuis pfSense mais je suis allé au plus facile à mettre en place 😇.

Exemple :

INTERFACE_MAP = {
    "wan": "WAN",
    "lan": "ADMINISTRATION",
    "opt1": "LAN",
    "opt2": "DMZ"
}

NET_MAP = {
    "wan": "WAN SUBNET",
    "lan": "ADMINISTRATION SUBNET",
    "opt1": "LAN SUBNET",
    "opt2": "DMZ SUBNET"
}

ADDRESS_MAP = {
    "wan:ip": "WAN ADDRESS",
    "lan:ip": "ADMINISTRATION ADDRESS",
    "opt1:ip": "LAN ADDRESS",
    "opt2:ip": "DMZ ADDRESS"
}

PORT_MAP = {
    "WEB_ACCESS": "80/443"
}

🚀 Utilisation

Lancez le script pyfrc2g.py. Le script génèrera alors un fichier CSV qui sera parsé dans la foulée afin de générer un fichier .gv par interface présente sur pfSense puis de générer un rendu au format PNG. Ces fichiers sont nommés avec le nom de la passerelle et l'interface dans le répertoire graphs.

Notes :

Lors de la récupération des hôtes de destination, l'API de pfSense ne permet pas de connaitre le réseau dans lequel se situe celui-ci. J'ai donc commenté mes hôtes de destination sur pfSense en renseignant dans quel VLAN était celui-ci.
Pour les hôtes de destination se situant en dehors de mon infrastructure interne, j'ai renseigné dans pfSense EXT_ devant chaque nom d'alias de ces hôtes.
