PyFRC2G

Scripts python de conversion de règles firewall PfSense et OPNSense en vision graphique des flux.

👋 Présentation

Le script a été codé pour répondre à deux objectifs :

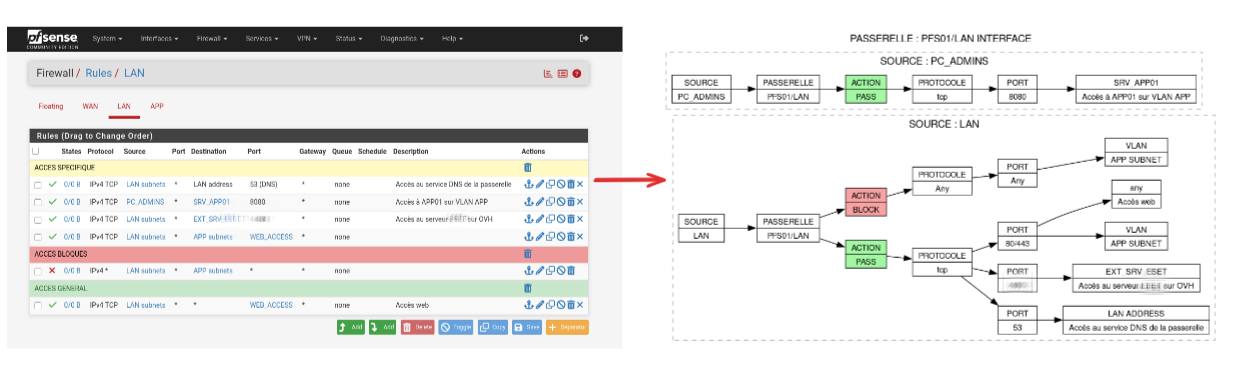

Avoir une vision graphique globale des règles firewall (une image vaut mille mots).
Fournir des preuves permettant de répondre à des exigences de sécurité informatique édictées par les différents référentiels existants.

⚡ Caractéristiques

Script basé sur Python (développé et testé sur GNU/Linux).
Utilisation de l'API de pfSense fournie par pfSense REST API Package.
Utilisation de l'API intégrée d'OPNSense.
Génération des flux graphiques avec la bibliothèque python Graphviz.
Génération d'un fichier PDF A4 avec une page par interface.
Distinction entre un VLAN/réseau de destination et un hôte de destination.
Mapping des interfaces, des ports et des destnations.
Coloration pour les actions PASS et BLOCK.
Coloration pour les règles présentes mais désactivées.

💾 Installation

Prérequis

Installation des bibliothèques Python :

pip install requests graphviz reportlab

pfSense Installation de pfSense REST API Package : https://github.com/jaredhendrickson13/pfsense-api?tab=readme-ov-file#quickstart

Une fois le paquet pfSense REST API installé, configurez la ou les interface(s) d'écoute sur pfSense puis générez une clé qui nous servira pour l'authentification à l'API.

Configuration du script

Récupérez les fichiers pyfrc2g.py et config.py correspondant à votre passerelle (pfSense ou OPNSense).

Configurez l'URL de votre passerelle et vos credentials dans le fichier pyfrc2g.py.

Exemple avec pfSense :

# --- CONFIG ---
PFS_URL = "https://pfs01.domaine.lan/api/v2/firewall/rules"
PFS_TOKEN = "VOTRE_CLE_GENEREE_AVEC_PFSENSE_REST_API"
PASSERELLE = "PFS01"

Pour OPNSense vous devez également renseigner le nom des interfaces car l'API ne permet pas de récupérer les règles qu'interface par interface (elles sont visibles sur Interfaces > Assignations)

Exemple avec OPNSense :

OPNS_URL = "https://<OPNS_ADDRESS/api/firewall/filter/search_rule"
OPNS_SECRET = "<API_SECRET>"
OPNS_KEY = "<API_KEY>"
PASSERELLE = "<GW_NAME>"
(...)
# Déclaration des interfaces présentes sur OPNSense
INTERFACES = ["wan","lan","opt1"]

Configurez ensuite vos interfaces, les réseaux, les adresses des interfaces et les ports dans le fichier config.py.

Exemple avec pfSense :

INTERFACE_MAP = {
    "wan": "WAN",
    "lan": "ADMINISTRATION",
    "opt1": "LAN",
    "opt2": "DMZ"
}

NET_MAP = {
    "wan": "WAN SUBNET",
    "lan": "ADMINISTRATION SUBNET",
    "opt1": "LAN SUBNET",
    "opt2": "DMZ SUBNET"
}

ADDRESS_MAP = {
    "wan:ip": "WAN ADDRESS",
    "lan:ip": "ADMINISTRATION ADDRESS",
    "opt1:ip": "LAN ADDRESS",
    "opt2:ip": "DMZ ADDRESS"
}

PORT_MAP = {
    "WEB_ACCESS": "80/443"
}

🚀 Utilisation

Utilisation de base

Lancez le script pyfrc2g.py. Le script génèrera alors un fichier final PDF. Chaque page est nommée avec le nom de la passerelle et l'interface dans le répertoire fin de faciliter la navigation dans le fichier. Si aucune règle n'a été ajoutée ou modifiée, le script ne regénère pas de fichier PDF.

Utilisation avec CISO Assistant

Récupérez les fichiers pyfrc2g-ciso_assist.py et config.py correspondant à votre passerelle (pfSense ou OPNSense).

Configurez les paramètres d'accès à votre passerelle comme vu plus haut puis renseignez la partie CISO Assistant :

# CISO Assistant
CISO_URL = "https://<CISO_ASSISTANT_ADDRESS>"
CISO_TOKEN = "<CISO_ASSISTANT_TOKEN>"
CISO_EVIDENCE = f"{CISO_URL}/api/evidences/<EVIDENCE_ID>/upload/"

Remarques

Lors de la récupération des hôtes de destination, l'API de pfSense ne permet pas de connaitre le réseau dans lequel se situe celui-ci. J'ai donc commenté mes hôtes de destination sur pfSense en renseignant dans quel VLAN était celui-ci.
Pour les hôtes de destination se situant en dehors de mon infrastructure interne, j'ai renseigné dans pfSense EXT_ devant chaque nom d'alias de ces hôtes.
OPNSense expose à travers son API les règles de manière complètement différente de celle de pfSense. À ce jour je n'ai pas trouvé comment récupérer les règles désactivées. Les règles flottantes auto-générée ne sont également pas simples à récupérer.

📝 Todo

Améliorer le code (je ne suis pas dev et ça se voit sur le côté bordélique).
Automatiser le script avec génération des graphiques uniquement pour les règles ayant changées.
Notification des admins quand génération des graphiques.
Insérer le VLAN de destination devant un hôte de destination.
~~Faire la même chose avec OPNSense~~.
(en cours) Envoyez les preuves dans CISO Assistant.
